ACU控制柜
ACU(区域控制单元),英文全称Area Control Unit,负责工业现场特定区域的信号采集、控制信号输出和远程通信等任务,一般由可编程逻辑控制器(PLC)、工业交换机、电源模块、保护模块、UPS和机柜等部分组成。
地下综合管廊/隧道等构造物所处环境潮湿封闭,电磁干扰强,温差变化幅度大,因此管廊区域内ACU设备的选择必须要满足防水防潮,防粉尘,防腐,宽温的要求。管廊环境与设备监控系统一般每隔170-200米,设置一个ACU区域控制器,深圳崇高集成的AUC控制柜,内部部件采用三防工艺生产加工,具备较强的抗电磁干扰特性,防护等级高达IP65,符合-20℃到60℃宽温工作范围,满足地下综合管廊潮湿环境下使用。
ACU柜的主要接口和控制:
ACU柜子配置多种接口,控制专用的接口设备,主要接口如下:
1 AI , 模拟量接口,RS485, MODBUS。主要负责数据的采集与控制,采集的数据包括硫化氢、温湿度、甲烷浓度、集水井中投入式液位仪的数据采集,以及电控井盖的状态及开关控制。
2 DI, 开关量输入接口, 采集风机关停、电源关停、电动门的关停等设备状态的采集与反馈
3 DO,开关量输出接口,负责风机、电源、电动门等的开关控制
4 RJ485接口, 负责采集或控制采用Modbus TCP/UDP协议控制的管廊设备、VOIP电话设备、监控摄像头等设备。
5 光纤接口,环网交换机专用接口
ACU控制柜控制系统的运行控制联动:
1)当管廊内某分区温湿度过高(高于设定值),或氧气浓度低时(低于设定值),ACU控制柜控制系统则启动该分区的通风机强制换气,保障综合管廊内设施和工作人员安全。
2)当某区域的红外对射装置发生入侵报警时,ACU控制柜控制系统则自动打开相关区域的照明,打开相应部位照明设备。

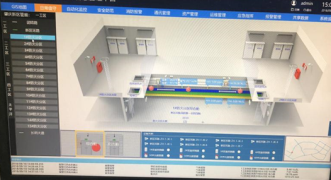

3)通过以太网交换机与监控中心进行通信,将采集的信号显示到监控主机。
4)根据浮球开关的状态来控制排水泵的启停,保持集水井内水位在适当阈值以免溢出
5)根据采集的火灾报警信号来控制防火门和防火防烟阀。

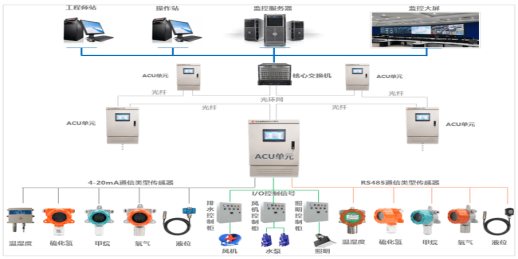

主要结构图图:
机柜功能,尺寸:可定制
